Únikový východ (nad dveře)

Detailní popis produktu

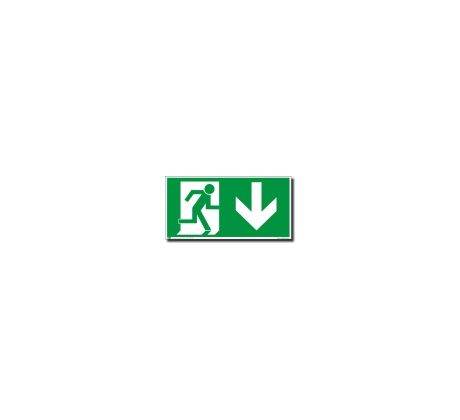

Únikový východ (nad dveře) – profesionální značení únikové cesty

Bezpečnostní tabulka nebo samolepka „Únikový východ (nad dveře)“ označuje dveře nebo průchod únikového východu umístěný přímo pod značkou; svislá šipka dolů vede osoby k označenému otvoru. Jasný motiv pomáhá rychlé orientaci v běžném provozu i při evakuaci.

Označení vzoru: pro tento slovní nebo kombinovaný motiv není uvedeno samostatné registrační číslo ČSN EN ISO 7010. Používá se jako doplňkové nebo v české praxi zavedené značení; rozhodující je soulad s projektem požární bezpečnosti a skutečným vedením únikové cesty.

Zelenobílé provedení respektuje zásady bezpečnostních barev podle ČSN ISO 3864-1 a požadavky na vzhled a umístění bezpečnostního značení podle nařízení vlády č. 375/2017 Sb. Konkrétní volba motivu, směru, počtu a umístění značek musí vycházet z požárně bezpečnostního řešení objektu.

Předpisy pro značení únikových cest

Tabulka je určena pro bezpečnostní značení únikových cest a východů podle příslušného projektu a zejména těchto předpisů a technických norem:

• nařízení vlády č. 375/2017 Sb. – vzhled, umístění a provedení bezpečnostních značek,
• nařízení vlády č. 101/2005 Sb. – požadavky na pracoviště a označení únikových cest a východů,
• vyhláška č. 246/2001 Sb. – požadavky na označení nouzových východů, evakuačních výtahů a směrů úniku,
• vyhláška č. 23/2008 Sb. – požadavky požární ochrany staveb,
• ČSN ISO 3864-1 a ČSN ISO 3864-4 – návrh, bezpečnostní barvy a fotometrické vlastnosti značení,
• ČSN ISO 17398 – klasifikace, provedení a trvanlivost bezpečnostních značek.

Značky pro únik a evakuaci osob musí zůstat při přerušení dodávky energie viditelné a rozpoznatelné nejméně po dobu potřebnou k bezpečnému opuštění objektu.

Kdy zvolit fotoluminiscenční značení?

Pokud v budově není nouzové osvětlení nebo jiný záložně napájený systém, který při výpadku proudu zajišťuje viditelnost únikových značek, zvolte fotoluminiscenční variantu. Nařízení vlády č. 375/2017 Sb. vyžaduje, aby značky pro únik a evakuaci zůstaly i při přerušení dodávky energie viditelné a rozpoznatelné nejméně po dobu nutnou k bezpečnému opuštění objektu.

Fotoluminiscenční značení doporučujeme také v budovách vybavených nouzovým osvětlením. Funguje bez elektřiny a vytváří další nezávislý orientační prvek při poruše, omezeném osvětlení nebo vypnutí hlavního zdroje. Nenahrazuje však nouzové osvětlení, pokud je vyžadováno požárně bezpečnostním řešením stavby.

Fotoluminiscenční provedení GlowStar

Fotoluminiscenční varianty se nabíjejí denním nebo umělým světlem. Po přibližně 3 minutách nasvícení intenzivně září a zůstávají viditelné až 12 hodin, takže pomáhají zachovat orientaci také při výpadku elektrické energie. Nevyžadují baterie ani elektrické připojení.

GlowStar dosahuje bezprostředně po nasvícení svítivosti až 1 200 mcd/m²; standardní provedení má po 10 minutách hodnotu 180 mcd/m², tedy 4,5násobek referenční hodnoty 40 mcd/m². Svítivost, provedení a trvanlivost jsou posuzovány podle ČSN ISO 17398. Zkoušky svítivosti provedl Elektrotechnický zkušební ústav, s. p.

Certifikát s výsledky zkoušek svítivosti a nehořlavosti i technické údaje o materiálu jsou k dispozici v sekci Ke stažení. Na fotoluminiscenční provedení poskytujeme záruku 7 let, která se vztahuje také na požadovanou svítivost.

Česká výroba a kontrolovaná kvalita

Traiva je odborný český výrobce bezpečnostního značení s výrobou od roku 1997. Systém řízení kvality vychází ze zásad normy ISO 9001. Grafika je tištěna UV odolnými barvami a provedení je navrženo pro dlouhodobou čitelnost při správném použití v interiéru.

Podle zvolené varianty je značení vyrobeno jako fotoluminiscenční plast nebo samolepicí fólie, běžný plast nebo samolepicí fólie, transparentní samolepka pro aplikaci na hladký podklad. Přesný rozměr, tloušťku a materiál vždy uvádí konkrétní varianta produktu.

Volba rozměru a pohledová vzdálenost

Rozměr zvolte podle největší pohledové vzdálenosti, členitosti prostoru, osvětlení a požadavků projektu. Níže uvedené hodnoty jsou orientační pro běžné podmínky; skutečnou viditelnost může omezit kouř, překážky nebo nevhodný pozorovací úhel.

V prostorách, kde je předpokládáno silné zakouření při požáru, se řiďte projektem požární bezpečnosti. Výše umístěné značky je vhodné doplnit nízko umístěným orientačním systémem; fotoluminiscenční značení nenahrazuje předepsané nouzové osvětlení.

Umístění a montáž

Instaluje se nad dveře nebo nad průchod, ke kterému šipka směřuje. Značka musí být čitelná z přístupové komunikace a nesmí ukazovat na uzamčený nebo jinak nepoužitelný východ.

Samolepicí provedení lepte na hladký, čistý, suchý a odmaštěný povrch a pečlivě přitlačte po celé ploše. Plastovou tabulku je nejpraktičtější přilepit kompatibilním montážním lepidlem s vysokou počáteční přilnavostí, které ji zafixuje ihned po přitlačení. Při výběru zkontrolujte vhodnost pro konkrétní plast tabulky i podklad: některá lepidla na plastu bezpečnostních tabulek nedrží dostatečně, jiná mohou jeho povrch naleptat nebo poškodit. Dodržte pokyny výrobce včetně doby konečného vytvrzení. Alternativně použijte kvalitní oboustrannou pásku nebo vruty. Vhodná lepidla, pásky a další prostředky pro připevnění naleznete níže v sekci Příslušenství.

Pro vlajkové, stropní nebo prostorové označení využijte držáky pro prostorové únikové značení, které naleznete také níže v příslušenství.

Kontrola po instalaci

Po montáži ověřte čitelnost ze všech rozhodných přístupových směrů, správnou orientaci šipek a návaznost celé trasy. Značení udržujte čisté, nezakrývejte je a při poškození nebo změně dispozice je bez prodlení vyměňte či přemístěte.
